Ahoj! Ako dodávateľ cievok vysokého napätia som dostával veľa otázok o tom, ako tieto cievky fungujú, najmä v katódových trubiciach. Tak som si povedal, že sa tejto téme ponorím do hĺbky a podelím sa s vami o pár postrehov.
Začnime so základmi. Katódová trubica (CRT) je vákuová trubica, ktorá obsahuje jedno alebo viac elektrónových del a fosforeskujúce sito. Používa sa v rôznych aplikáciách, ako sú klasické televízory a počítačové monitory. Vysokonapäťová cievka hrá kľúčovú úlohu pri fungovaní CRT.
Anatómia vysokonapäťovej cievky
Vysokonapäťová cievka je v podstate typ transformátora. Skladá sa z dvoch hlavných častí: primárneho vinutia a sekundárneho vinutia. Primárne vinutie je pripojené k zdroju nízkeho napätia, zvyčajne okolo 12V alebo 24V. Sekundárne vinutie má na druhej strane oveľa väčší počet závitov, čo mu umožňuje generovať oveľa vyššie napätie.
Keď sa na primárne vinutie aplikuje striedavý prúd (AC), vytvára magnetické pole. Toto magnetické pole potom indukuje napätie v sekundárnom vinutí. Pomer počtu závitov v sekundárnom vinutí k počtu závitov v primárnom vinutí určuje zosilnenie napätia cievky. Napríklad, ak má sekundárne vinutie 100-krát viac závitov ako primárne vinutie, výstupné napätie bude 100-krát vyššie ako vstupné.
Ako funguje vysokonapäťová cievka v CRT
V CRT sa vysokonapäťová cievka používa na urýchlenie elektrónov emitovaných elektrónovým delom. Elektrónové delo je zariadenie, ktoré vyžaruje zväzok elektrónov. Tieto elektróny sú potom urýchlené smerom k fosforeskujúcej obrazovke vysokým napätím generovaným cievkou.
Keď elektróny dopadnú na fosforeskujúcu obrazovku, spôsobia, že obrazovka vyžaruje svetlo. Takto sa vytvára obraz na obrazovke. Vysokonapäťová cievka zaisťuje, že elektróny majú dostatok energie na to, aby sa dostali na obrazovku a vytvorili jasný a jasný obraz.
Typy vysokonapäťových cievok pre CRT
Existuje niekoľko typov vysokonapäťových cievok, ktoré možno použiť v CRT. Jedným bežným typom je spätný transformátor. AFlyback transformátor 12v 24v vysokonapäťový zapaľovací transformátor pre čističku vzduchuje navrhnutý tak, aby generoval vysokonapäťový impulz so špecifickou frekvenciou. Tento impulz sa používa na urýchlenie elektrónov v CRT.

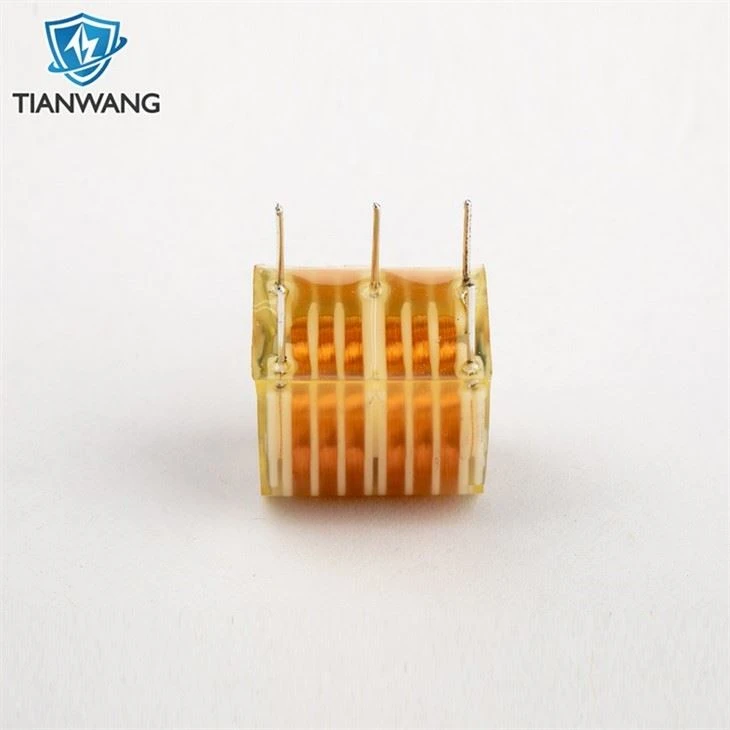

Ďalším typom vysokonapäťovej cievky je zapaľovacia cievka. AnVysokonapäťový transformátor pre systém zapaľovaniaslúži na generovanie vysokonapäťovej iskry, ktorá sa používa na zapálenie plynu v plynovom kotle alebo plynovom variči. Aj keď sa tieto cievky typicky nepoužívajú v CRT, sú v princípe podobné a možno ich použiť v iných vysokonapäťových aplikáciách.
Význam vysokonapäťových cievok v CRT
Pre správne fungovanie CRT sú nevyhnutné vysokonapäťové cievky. Bez vysokonapäťovej cievky by elektróny emitované elektrónovým delom nemali dostatok energie na to, aby sa dostali na fosforeskujúce sito. Výsledkom by bol matný alebo neexistujúci obraz.
Okrem poskytovania potrebného napätia pre elektróny pomáhajú vysokonapäťové cievky tiež riadiť zaostrenie a intenzitu elektrónového lúča. Úpravou napätia a prúdu v cievke možno jemne doladiť zaostrenie a intenzitu lúča, aby sa vytvoril ostrý a jasný obraz.
Aplikácie vysokonapäťových cievok mimo CRT
Zatiaľ čo vysokonapäťové cievky sa bežne používajú v CRT, majú aj mnoho ďalších aplikácií. napr.Plynové zapaľovanie nástenný plynový kotol ohrievač vody Plynový varič Vysokonapäťová zapaľovacia cievkasa používajú v plynových zapaľovacích systémoch na vytvorenie vysokonapäťovej iskry, ktorá zapáli plyn.
Vysokonapäťové cievky sa používajú aj v čističkách vzduchu na generovanie vysokonapäťového poľa, ktoré ionizuje vzduch a odstraňuje znečisťujúce látky. Okrem toho sa používajú v lekárskych zariadeniach, ako sú röntgenové prístroje, na generovanie vysokého napätia potrebného na výrobu röntgenového žiarenia.
Faktory ovplyvňujúce výkon vysokonapäťových cievok
Existuje niekoľko faktorov, ktoré môžu ovplyvniť výkon vysokonapäťových cievok. Jedným z najdôležitejších faktorov je kvalita materiálov použitých v cievke. Vysokokvalitné materiály, ako je medený drôt a feritové jadrá, môžu pomôcť znížiť straty a zlepšiť účinnosť cievky.
Ďalším faktorom je konštrukcia cievky. Počet závitov v primárnom a sekundárnom vinutí, vzdialenosť medzi vinutiami a tvar jadra môžu ovplyvniť výkon cievky. Dobre navrhnutá cievka bude mať vysoký zisk napätia, nízke straty a stabilné výstupné napätie.
Údržba a odstraňovanie porúch vysokonapäťových cievok
Ako každá iná elektronická súčiastka, aj vysokonapäťové cievky vyžadujú pravidelnú údržbu, aby sa zabezpečil optimálny výkon. To zahŕňa kontrolu spojov, čistenie cievky a kontrolu izolácie, či nevykazuje známky poškodenia.
Ak vysokonapäťová cievka nefunguje správne, existuje niekoľko krokov na riešenie problémov, ktoré možno vykonať. Najprv skontrolujte napájací zdroj, aby ste sa uistili, že poskytuje správne napätie a prúd. Potom skontrolujte pripojenia, aby ste sa uistili, že sú bezpečné. Ak cievka stále nefunguje, môže byť potrebné ju vymeniť.
Záver
Záverom možno povedať, že vysokonapäťové cievky hrajú kľúčovú úlohu vo fungovaní katódových trubíc. Používajú sa na urýchlenie elektrónov emitovaných elektrónovým delom a na vytvorenie jasného a jasného obrazu na fosforeskujúcej obrazovke. Okrem použitia v CRT majú vysokonapäťové cievky mnoho ďalších aplikácií, ako sú systémy zapaľovania plynu, čističky vzduchu a lekárske zariadenia.
Ak máte záujem o vysokonapäťové cievky, či už pre CRT alebo inú aplikáciu, rád sa s vami porozprávam. Ako dodávateľ cievok vysokého napätia mám širokú škálu produktov, ktoré vyhovujú vašim potrebám. Kontaktujte ma, aby sme prediskutovali vaše požiadavky a spoločne nájdeme ideálne riešenie pre vás.
